Cables para variadores de frecuencia

Los cables VFD de SAB están diseñados para soportar y eliminar correctamente la EMI/RFI.

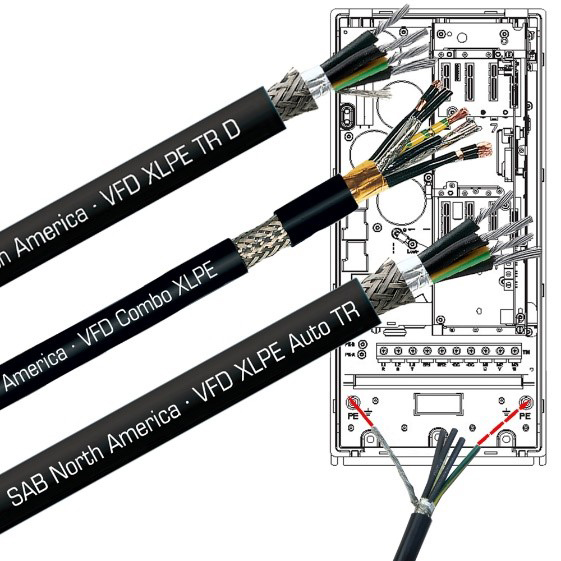

Imagen de los cables VFD de SAB Los variadores y motores VFD son muy comunes en las aplicaciones industriales pero, aunque son muy eficientes en comparación con los servomotores, generan ruido, como aumentos de tensión, por lo que es imprescindible que el cable esté diseñado para eliminar el ruido. Los cables VFD de SAB North America están diseñados con aislamiento XLPE más grueso, doble blindaje, cubierta resistente a aceites y productos químicos y más protecciones. Hay muchos fabricantes de motores VFD y cada uno tiene diferentes requisitos para los tamaños de par para el cable combinado VFD, y puede requerir un cable con o sin un conductor de drenaje. La línea VFD ofrece una solución que satisface casi todas las necesidades del mercado. Las soluciones incluyen cables combinados con un par de 18, 16 o 14 CAE (AWG), así como opciones de dos pares, cables de 4 conductores con o sin conductor de drenaje y cable de flexión continua para su uso en cadenas portacables. También hay disponibles diseños simétricos.

Características
  • Aislamiento XLPE para mejorar la capacitancia (dos opciones disponibles)
    • Opción 1: DE reducida
    • Opción 2: carreras más largas
  • Resistente a aceites y productos químicos
  • Alimentación con par combinado para sensor de freno o sensor de temperatura
    • Múltiples opciones de tamaño de par: pares de 18, 16 o 14 CAE (AWG)
    • Dos pares disponibles
  • Disponibles en versión de flexión continua
  • Doble blindaje para una cobertura del 100 %
  • UL TC-ER; UL WTTC
  • Alimentación de motor flexible UL para 1000 V
  • Resistencia al aceite I/II
  • Utilización con prensaestopas de puesta a tierra SAB EMC-2 o EMC-4
Aplicaciones
  • Cintas transportadoras
  • Bombas
  • Imprentas
  • Mezcladores
  • Tornos
  • Automatización general

Reduced OD VFD

ImagenNúmero de pieza del fabricanteDescripciónCable calibreCantidad disponiblePrecioVer detalles
CABLE 4COND 12AWG BLK SHLD 1=1FT35661204CABLE 4COND 12AWG BLK SHLD 1=1FT12 AWG10407 - Marketplace$8.81Ver detalles
CABLE 4COND 14AWG BLK SHD 1=1FT35661404CABLE 4COND 14AWG BLK SHD 1=1FT14 AWG19725 - Marketplace$6.59Ver detalles
CABLE 4COND 16AWG BLK SHD 1=1FT35661604CABLE 4COND 16AWG BLK SHD 1=1FT16 AWG4214 - Marketplace$5.08Ver detalles
CABLE 4COND 18AWG BLK SHD 1=1FT35661804CABLE 4COND 18AWG BLK SHD 1=1FT18 AWG81 - Marketplace$4.73Ver detalles

VFD 4-Cond

ImagenNúmero de pieza del fabricanteDescripciónCantidad de conductoresCable calibreCantidad disponiblePrecioVer detalles
CABLE 4COND 2AWG BLK SHLD 1=1FT35680204CABLE 4COND 2AWG BLK SHLD 1=1FT42 AWG2032 - Marketplace$76.28Ver detalles
CABLE 4COND 4AWG BLK SHLD 1=1FT35680404CABLE 4COND 4AWG BLK SHLD 1=1FT44 AWG3881 - Marketplace$44.76Ver detalles
CABLE 4COND 6AWG BLK SHLD 1=1FT35680604CABLE 4COND 6AWG BLK SHLD 1=1FT46 AWG3126 - Marketplace$28.92Ver detalles
CABLE 4COND 8AWG BLK SHLD 1=1FT35680804CABLE 4COND 8AWG BLK SHLD 1=1FT48 AWG2705 - Marketplace$19.38Ver detalles
CABLE 4COND 10AWG BLK SHLD 1=1FT35681004CABLE 4COND 10AWG BLK SHLD 1=1FT410 AWG15299 - Marketplace$12.16Ver detalles
CABLE 3COND 12AWG BLK SHLD 1=1FT35681203CABLE 3COND 12AWG BLK SHLD 1=1FT312 AWG1880 - Marketplace$8.76Ver detalles
CABLE 4COND 12AWG BLK SHLD 1=1FT35681204CABLE 4COND 12AWG BLK SHLD 1=1FT412 AWG26628 - Marketplace$9.24Ver detalles
CABLE 3COND 14AWG BLK SHLD 1=1FT35681403CABLE 3COND 14AWG BLK SHLD 1=1FT314 AWG1934 - Marketplace$7.06Ver detalles
CABLE 4COND 14AWG BLK SHLD 1=1FT35681404CABLE 4COND 14AWG BLK SHLD 1=1FT414 AWG1670 - Marketplace$7.24Ver detalles
CABLE 4COND 16AWG BLK SHLD 1=1FT35681604CABLE 4COND 16AWG BLK SHLD 1=1FT416 AWG11909 - Marketplace$6.10Ver detalles

VFD Combo

ImagenNúmero de pieza del fabricanteDescripciónCantidad de conductoresCable calibreCantidad disponiblePrecioVer detalles
CABLE 6COND 2AWG/14AWG BLK 1=1FT35690204CABLE 6COND 2AWG/14AWG BLK 1=1FT6 (1 par + 4)2 AWG, 14 AWG2119 - Marketplace$89.22Ver detalles
CABLE 6COND 4AWG/14AWG BLK 1=1FT35690404CABLE 6COND 4AWG/14AWG BLK 1=1FT6 (1 par + 4)4 AWG, 14 AWG2382 - Marketplace$58.47Ver detalles
CABLE 6COND 6AWG/14AWG BLK 1=1FT35690604CABLE 6COND 6AWG/14AWG BLK 1=1FT6 (1 par + 4)6 AWG, 14 AWG4560 - Marketplace$31.39Ver detalles
CABLE 6COND 8AWG/14AWG BLK 1=1FT35690804CABLE 6COND 8AWG/14AWG BLK 1=1FT6 (1 par + 4)8 AWG, 14 AWG6239 - Marketplace$23.31Ver detalles
CABLE 6COND 10/14AWG BLACK 1=1FT35691004CABLE 6COND 10/14AWG BLACK 1=1FT6 (1 par + 4)10 AWG, 14 CAE (AWG)11159 - Marketplace$16.19Ver detalles
CABLE 6COND 12/14AWG BLACK 1=1FT35691204CABLE 6COND 12/14AWG BLACK 1=1FT6 (1 par + 4)12 AWG, 14 AWG35234 - Marketplace$12.39Ver detalles
CABLE 6COND 12/18AWG BLACK 1=1FT35691214CABLE 6COND 12/18AWG BLACK 1=1FT6 (1 par + 4)12 AWG, 18 AWG17153 - Marketplace$11.20Ver detalles
CABLE 8COND 12/18AWG BLACK 1=1FT35691264CABLE 8COND 12/18AWG BLACK 1=1FT8 (2 par + 4)12 AWG, 18 AWG4614 - Marketplace$14.42Ver detalles
CABLE 6COND 14AWG BLK SHLD 1=1FT35691404CABLE 6COND 14AWG BLK SHLD 1=1FT6 (1 par + 4)14 AWG7585 - Marketplace$10.29Ver detalles
CABLE 6COND 14/18AWG BLACK 1=1FT35691414CABLE 6COND 14/18AWG BLACK 1=1FT6 (1 par + 4)14 AWG, 18 AWG2954 - Marketplace$9.14Ver detalles
CABLE 8COND 14/18AWG BLACK 1=1FT35691464CABLE 8COND 14/18AWG BLACK 1=1FT8 (2 par + 4)14 AWG, 18 AWG2819 - Marketplace$12.73Ver detalles
CABLE 6COND 16/18AWG BLACK 1=1FT35691614CABLE 6COND 16/18AWG BLACK 1=1FT6 (1 par + 4)16 AWG, 18 AWG11233 - Marketplace$8.53Ver detalles

VFD Flexing

ImagenNúmero de pieza del fabricanteDescripciónCable calibreCantidad disponiblePrecioVer detalles
CABLE 4COND 10AWG BLK SHLD 1=1FT35781004CABLE 4COND 10AWG BLK SHLD 1=1FT10 AWG2129 - Marketplace$20.35Ver detalles
CABLE 4COND 12AWG BLK SHLD 1=1FT35781204CABLE 4COND 12AWG BLK SHLD 1=1FT12 AWG3600 - Marketplace$15.45Ver detalles
CABLE 4COND 14AWG BLK SHLD 1=1FT35781404CABLE 4COND 14AWG BLK SHLD 1=1FT14 AWG2368 - Marketplace$13.86Ver detalles
Publicado: 2023-02-09
