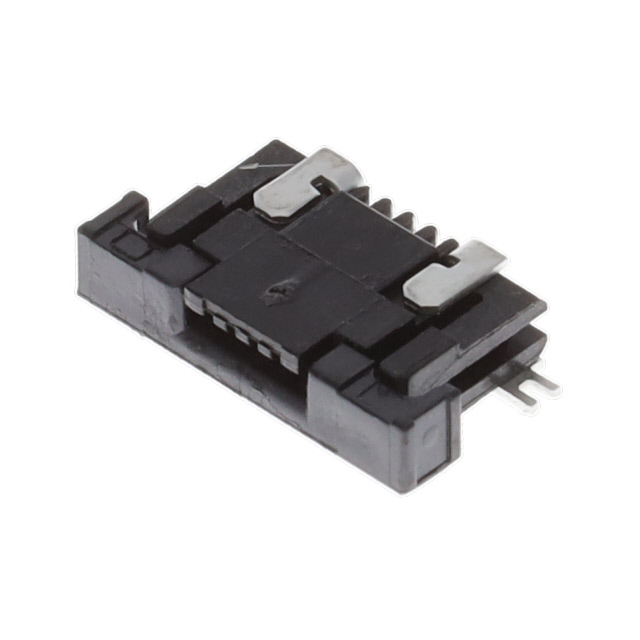

Foto demostrada es una representación solamente. Datos específicos deben se obtener de las hojas de datos del producto.
SFV4R-2STE9HLF | ||
|---|---|---|
N.º de producto de Digi-Key | 609-SFV4R-2STE9HLFTR-ND - Cinta y rollo (TR) 609-SFV4R-2STE9HLFCT-ND - Cinta cortada (CT) | |
Fabricante | ||
Número de pieza del fabricante | SFV4R-2STE9HLF | |
Descripción | CONN FFC FPC TOP 4POS 0.5MM R/A | |
Descripción detallada | 4 posiciones FFC, FPC Conectores Contactos, superior 0.020" (0.50mm) Montaje en superficie, ángulo recto | |
Referencia del cliente | ||
Hoja de datos | Hoja de datos | |
Atributos del producto
Tipo | Descripción | Seleccionar todo |
|---|---|---|
Categoría | ||
Fabricante | Amphenol ICC (FCI) | |
Serie | ||
Paquete | Cinta y rollo (TR) Cinta cortada (CT) | |
Estado del producto | Obsoleto | |
Tipo flexible y plano | FFC, FPC | |
Tipo de montaje | Montaje en superficie, ángulo recto | |
Tipo de conector/contacto | Contactos, superior | |
Cantidad de posiciones | 4 | |
Paso | 0.020" (0.50mm) | |
Terminación | Soldadura | |
Espesor de FFC, FCB | 0.30mm, 0.33mm | |
Altura por encima de la placa | 0.071" (1.80mm) | |
Dispositivo de cierre | Traba deslizante | |
Tipo de terminación de cable | Recta, En cono | |
Material del contacto | Bronce fosforado | |
Acabado del contacto | Estaño | |
Material y color | Poliamida (PA), nilón, relleno de vidrio, sin halógeno | |
Material del actuador | Sulfuro de polifenileno (PPS), relleno de vidrio, sin halógeno | |
Características | Retención de soldadura, fuerza de inserción cero (ZIF) | |
Clasificación de voltaje | 50V | |
Temperatura de funcionamiento | -55°C ~ 105°C | |
Clasificación de inflamabilidad del material | UL94 V-0 | |
Corriente nominal (Amperios) | 0.5A | |
Espesor de acabado del contacto | - | |
Color de caja | Negro | |
Color de actuador | Negro | |
Ciclos de acoplamiento | 20 | |
Número de producto base |
Medios y descargas
| Tipo de recurso | Enlace |
|---|---|
| Hojas de datos | SFV Series Prod Spec |
| Obsolescencia PCN/EOL | HPL-538-FFC/FPC EOL 7/Jul/2023 |
| Ensamble/origen PCN | SFV_R Series Assembly Machine 20/Mar/2019 |
| Embalaje PCN | Multiple Devices Packaging Material 31/Jan/2019 |
| Planos del producto | SFVxxR-(1,2)STxxHLF Drawing |
Clasificaciones medioambientales y de exportación
| Atributo | Descripción |
|---|---|
| Estado de RoHS | Cumple con RoHS |
| Nivel de detección de humedad (MSL) | 1 (ilimitado) |
| Estado CUMPLIDO | No afectado por REACH |
| ECCN | EAR99 |
| HTSUS | 8536.69.4051 |
Cantidad
Todos los precios se expresan en USD
Cinta cortada (CT)
| Cantidad | Precio por unidad | Precio ext. |
|---|---|---|
| 1 | $0.58000 | $0.58 |
| 10 | $0.50200 | $5.02 |
| 25 | $0.45880 | $11.47 |
| 50 | $0.43180 | $21.59 |
| 100 | $0.41370 | $41.37 |
| 250 | $0.37776 | $94.44 |
Cinta y rollo (TR)
| Cantidad | Precio por unidad | Precio ext. |
|---|---|---|
| 500 | $0.35976 | $179.88 |
Manufacturers Standard Package
Recursos adicionales
| Atributo | Descripción |
|---|---|
| Otros nombres | 609-SFV4R-2STE9HLFCT 609-SFV4R-2STE9HLFTR SFV4R-2STE9HLF-ND 2266-SFV4R-2STE9HLF |
| Embalaje estándar | 500 |
