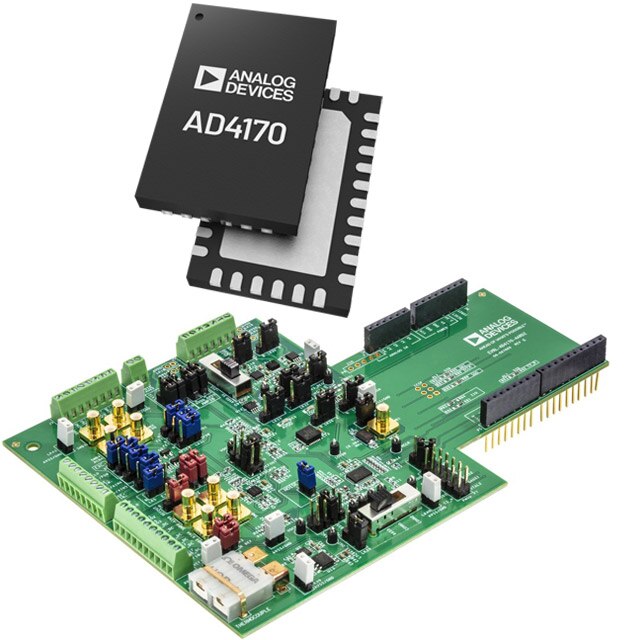

El AD4170 de Analog Devices es un front-end analógico completamente integrado, de bajo ruido y alta velocidad, con ancho de banda de entrada de CC a 50 kHz, para aplicaciones de medición de alta precisión. El AD4170 ofrece velocidades de datos salida desde 7,6 SPS hasta 500 kSPS. El dispositivo contiene un convertidor de analógico a digital (ADC) Σ-Δ de 24 bits de bajo ruido y puede configurarse para tener cuatro entradas diferenciales u ocho entradas de un solo extremo o pseudodiferenciales. La etapa de baja ganancia en chip asegura que las señales de pequeña amplitud se puedan interconectar directamente al AD4170. También tiene amplias funcionalidades de diagnóstico integradas como parte de su función completa. Estos diagnósticos incluyen la comprobación de redundancia cíclica (CRC), comprobaciones de la cadena de señal y controles de interfaz de serie, que llevan a una solución más robusta.

El AD4170 también ofrece multitud de opciones de filtros digitales, lo que garantiza un alto grado de flexibilidad. El dispositivo contiene un filtro de respuesta finita al impulso (FIR) que ofrece una baja ondulación de banda de paso para entradas analógicas de CC a 50 kHz, un rápido roll-off y un excelente rechazo de banda de parada. Este dispositivo también dispone de un filtro de respuesta finita al impulso (FIR) programable que puede aceptar hasta 72 coeficientes de usuario. La pieza contiene filtros sincronizados que permiten un asentamiento más rápido en aplicaciones multiplexadas. Además, el AD4170 ofrece múltiples opciones para el rechazo simultáneo de 50 Hz y 60 Hz. El dispositivo funciona con una sola fuente de alimentación analógica de 4,75 V a 5,25 V o una fuente de alimentación bipolar de +2,5 V. La alimentación digital tiene un rango de 1,7 V a 5,25 V. El dispositivo se especifica en un rango de temperatura de -40°C a +105°C. El AD4170-4 está alojado en un receptáculo LFCSP de 32 terminales.
